Kiefergelenksschreibung

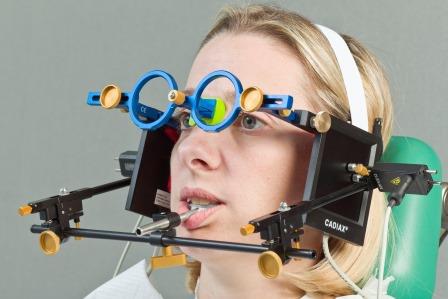

CADIAX® 4

Ist das High-End Gerät der CADIAX Serie für die klinisch-instrumentelle Funktionsdiagnostik. Die Schreibung erfolgt gelenknahe und auf der exakten individuellen Scharnierachse. CADIAX liefert alle relevanten kiefergelenksbezogenen Bewegungsdaten für die Diagnostik und funktioneller Therapie der Okklusion.

  • Beidseitige, gleichzeitige und zeitgetacktete Aufzeichnung sämtlicher Freiheitsgrade (Translation und Rotation) der Unterkieferbewegung
  • Individuelle Scharnierachse und Gesichtsebene
  • Lokalisation der kinematischen Achse unter Echtzeit-Bildschirmkontrolle
  • Flexibel bei der Aufzeichnung (Bezeichnungen, Quantität, Dauer)
  • Elektronische Kondylenpositionsmessung direkt am Patienten
  • Integrierte Modellübertragung in den Artikulator (individuell)
  • Automatische Berechnung von Einstellwerten vieler marktüblicher mechanischer Artikulatortypen (sagittale und transversale Kondylenbahnneigung)
  • Direkte Übertragung der Echtdaten in den virtuellen Artikulator, bedeutet Bewegungssimulation ohne Kompromisse bzw. mechanischer Limitationen
  • Vielfältige Auswertungsmöglichkeiten der Daten mit der CADIAX Analysesoftware
  • Anschauliche Darstellungsvarianten für didaktische Zwecke aber auch für die Patienteninformation

Komponenten

Die Aufzeichnung erfolgt hochpräzise, die 16Bit Digitalwandlung ermöglicht eine
Datendarstellung > 1/100mm.

Die Stromversorgung wird über den USB Computeranschluss gewährleistet.

Die Datenübertragung und Datendarstellung bei CADIAX®4 erfolgt de facto in Echtzeit, die schnelle Datenübertragung erlaubt u.a. die Positionsdarstellung vor der Aufzeichnung am Computerbildschirm,
so dass der Anwender leicht die Referenzposition prüfen und gegebenenfalls noch vor der Aufzeichnung korrigieren kann.



Produktpakete:



CADIAX®4

Elektronikbox mit
2 Flaggen groß, 2 Doppel-Styli, Fußschalter, div. Kabel, Koffer, USB-Kabel, Benutzerhandbuch
Voraussetzung: - Condylograph / Condylograph comfort
- GDSW Version „AM“

CADIAX®4

Elektronikbox mit
2 Flaggen groß, 2 Doppel-Styli, Fußschalter, div. Kabel, Koffer, USB-Kabel, Benutzerhandbuch

Inkl. GDSW Version AM
Nicht inkludiert: Condylogrpah / Condylograph comfort

Condylograph Set  Standard

Gesichtsbogen Set bestehend aus:

  • - OK-Bogen
  • - 3D-Gelenksupport und  Bissgabel partiell
  • - kinematischer Schreibbogen
  • - OK-Transferstand und Hilfsteile für Übertragung für Reference Artikulator

* für SAM® und Artex® auf Anfrage

Condylograph comfort  Set Standard

Gesichtsbogen Set bestehend aus:

  • - OK-Bogen Condylograph comfort
  • - 3D-Gelenksupport und  Bissgabel partiell
  • - Referenzpunktzeiger ‚P‘+‘T‘
  • - kinematischer Schreibbogen
  • - OK-Transferstand und Hilfsteile für Übertragung für Reference Artikulator*

* für SAM® und Artex® auf Anfrage

Condylograph comfort  Set I

- Referenzpunktzeiger individuell

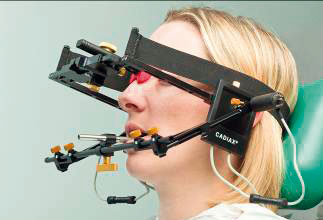

CADIAX compact

Ist das High-End Gerät der CADIAX Serie für die klinisch-instrumentelle Funktionsdiagnostik. Die Schreibung erfolgt gelenknahe und auf der exakten individuellen Scharnierachse. CADIAX liefert alle relevanten kiefergelenksbezogenen Bewegungsdaten für die Diagnostik und funktioneller Therapie der Okklusion.

  • Beidseitige, gleichzeitige und zeitgetacktete Aufzeichnung der translatorischen Unterkieferbewegung
  • Anatomische Scharnierachse und Gesichtsebene
  • Elektronische Kondylenpositionsmessung direkt am Patienten
  • Integrierte Modellübertragung in den Artikulator (anatomisch)
  • Automatische Berechnung von Einstellwerten vieler marktüblicher mechanischer Artikulatortypen (sagittale und transversale Kondylenbahnneigung)
  • Direkte Programmierung des virtuellen Artikulators
  • Vielfältige Auswertungsmöglichkeiten der Daten mit der CADIAX Analysesoftware
